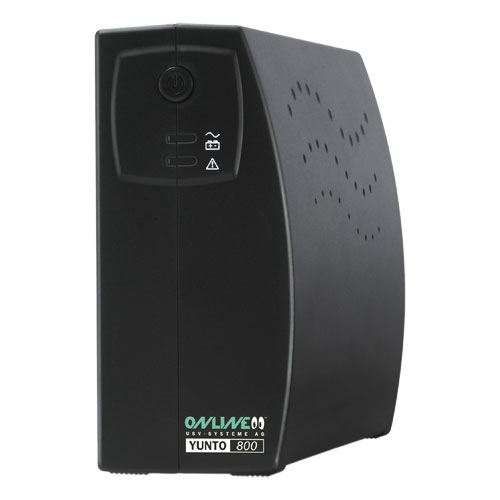

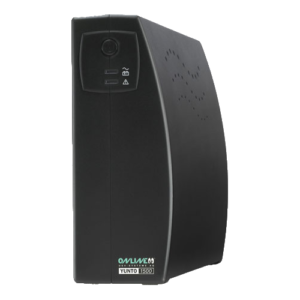

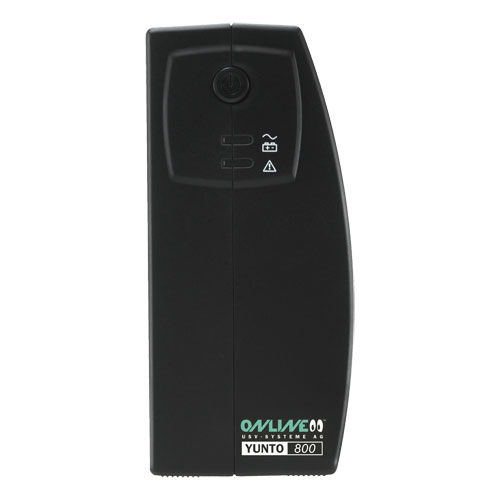

Con la sua collaudata tecnologia line interactive, la serie YUNTO garantisce la sicurezza di base per PC, piccoli server entry-level o PC di fascia alta, dispositivi di rete, impianti di telefonia IP periferiche di rete o NAS ed altro ancora.
Il microprocessore controlla la tensione di rete, la temperatura interna e lo stato delle batterie e prevede un sistema intelligente di gestione delle batterie, con funzione di ricarica rapida
il gruppo poi, può essere avviato anche in assenza della tensione di rete, (avviamento a freddo) utilizzato come generatore di emergenza.
Il funzionamento silenzioso lo rende specialmente adatto ad essere installato negli gli studi professionali, gli studi medici, gli uffici di piccole aziende e l’home office.
Per comunicare con il software che gira su un PC, l’UPS è dotato di una porta USB. È poi presente una coppia di connettori per la protezione di una linea dati.
Oltre alle più tradizionali applicazioni IT, la serie YUNTO è stata ampiamente adottata nel settore degli ascensori, fino a diventare uno standard. Grazie alla sua forma compatta, è facilmente integrabile in pressoché ogni quadro elettrico. In caso di blackout o di guasto al sistema, YUNTO consente l'evacuazione sicura di migliaia di ascensori in tutto il mondo .
Scarica il depliant PDF
Caratteristiche
- Tecnologia Line interactive
- Controllo a microprocessore
- Tensione di uscita Pseudo-sinusoidale
- Potenze: 500, 800, 1200, 1500 VA
- funzionamento silenzioso
- Funzione di avvio a freddo
- Intelligent Battery Management con autodiagnostica e ricarica rapida
- Protezioni EMI/RFI , sovratensioni, cortocircuito e sovraccarico
- Batterie standard – comunemente reperibili sul mercato
- Protezione linea telefonica / LAN (fino a 1 Gbit/s)
- Interfaccia USB

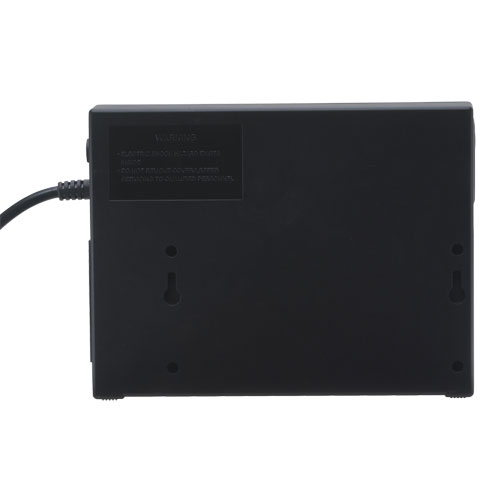

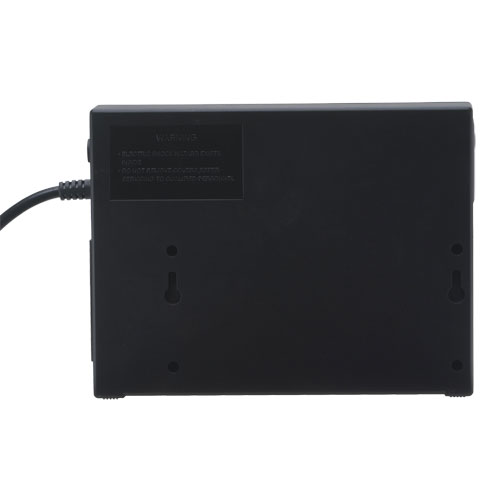

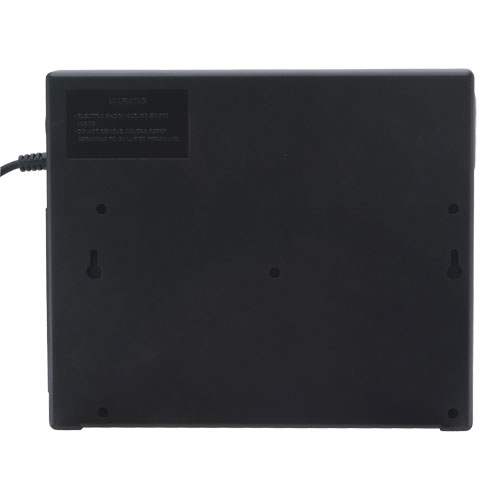

- Supporto a parete integrato
- Software DataWatch
- Certificazioni CE, ISO
- Garanzia di 3 anni incluso le batterie con sostituzione anticipata in 24 ore
Specifiche
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| Codice articolo UPS | Y500 | Y800 | Y1200 | Y1500 |
| POTENZA NOMINALE | ||||
| Potenza (VA) | 500 | 800 | 1200 | 1500 |
| Potenza Attiva (W) | 300 | 480 | 720 | 900 |
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| INGRESSO | ||||
| Tensione nominale (V) | 230 | |||
| Tolleranza di tensione (funz. normale) (V) | 180 -270 | |||
| Frequenza (Hz) | 50 / 60 rilevamento automatico +/- 5 | |||
| Corrente di Ingresso, max. (A) | 3,3 | 5,2 | 7,8 | 9,7 |
| Funzione avvio a freddo | Si | |||
| Connettore in ingresso | IEC 320 C14 | |||
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| USCITA | ||||
| Tensione (V) | 230 +/- 10% | |||
| Frequenza (Hz) | 50 / 60 +/- 1 | |||
| Forma d’onda | onda sinusoidale simulata | |||
| Rendimento (funz. Normale) | > 95 % | |||
| Rendimento,(funz. a batteria ) | 70 % | |||
| Potenza dissipata, max (W) | 15 | 24 | 36 | 45 |
| Corrente di uscita, max (A) | 3,1 | 4,9 | 7,4 | 9,2 |

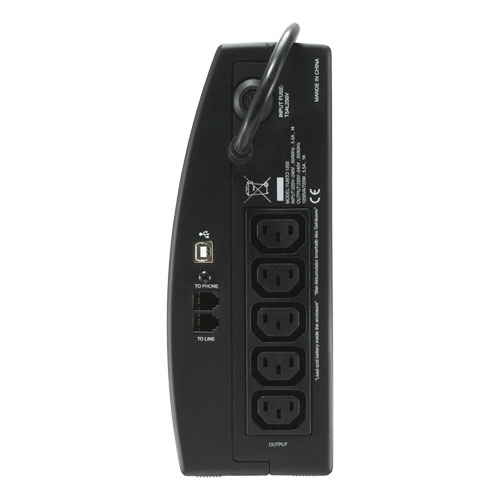

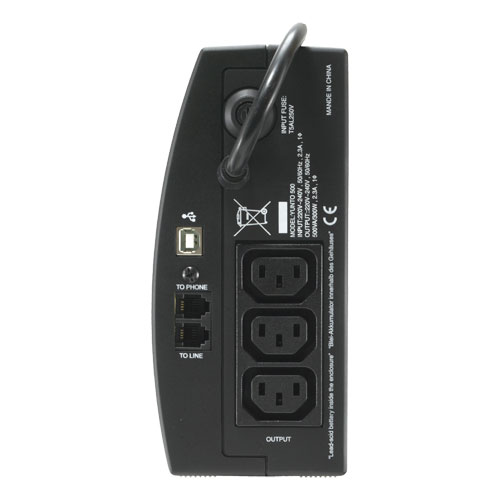

| Prese in uscita | 3x IEC320 C13 | 3x IEC320 C13 | 5x IEC320 C13 | 5x IEC320 C13 |
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | ||
| BATTERIA | |||||
| Tipo e quantità UPS | 1 x 12V / 7Ah | 1 x 12V / 9Ah | 2 x 12V / 7Ah | 2 x 12V / 9Ah | |
| Tensione nominale (V) | 12 | 24 | |||
| Corrente di carica (A) | 0,5 | ||||
| Tempo di carica | |||||
| Tip.autonomie con carico 50 / 100% | 6 / 3 | 6 / 2,5 | 6 / 3 | 6 / 2,5 | |
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| INTERFACCE E SOFTWARE | ||||
| Interfaccia USB | Si | |||
| Protezione linee dati per telefoniche e dati | Si | |||
| Software | Scaricabile dal sito | |||
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| DIMENSIONI, PESO | ||||
| Dimensioni LxAxP (mm) | 80,1 x 177,5 x 232 | 90,9 x 238,7 x 282 | ||
| Peso (Kg) | 3 | 3,5 | 5,4 | 6,3 |
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | ||
| CONDIZIONI AMBIENTALI | |||||
| Temperatura di funzionamento | 0 – 40°C | ||||
| Temperatura di stoccaggio | -15 – 40°C | ||||
| Umidità relativa dell’aria | 0 – 90 % | ||||
| Rumorosità di funzionamento normale | nessuna | ||||
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | |
| DOTAZIONE DI SERIE | ||||
| Cavo d’ interfaccia USB | 1 | |||
| Prolunga aliment. 10A | 2 | |||
| Guida rapida | Si | |||
| YUNTO 500 | YUNTO 800 | YUNTO 1200 | YUNTO 1500 | ||
| CERTIFICAZIONI, GARANZIA | |||||
| Classificazione | VI | ||||
| Sicurezza | EN62040-1 : 2008+A1:2013 | ||||
| EMC, prestazioni | EN62040-2 : 2006 | ||||
| Omologazione | CE | ||||
| Grado di protezione | IP20 | ||||
| Garanzia | 3 anni batterie incluse | ||||
Autonomie
| VA | 500 | 800 | 1200 | 1500 |
|
25 |
26′ | 28′ | 29′ | 29′ |
|
50 |
22′ | 25′ | 27′ | 27′ |
|
100 |
15′ | 20′ | 23′ | 24′ |
|
150 |
10′ | 16′ | 20′ | 21′ |
|
200 |
7′ | 12′ | 18′ | 19′ |
|
250 |
5′ | 10′ | 15′ | 16′ |
|
300 |
4′ | 8′ | 14′ | 15′ |
|
350 |
3’30” | 6′ | 12′ | 13′ |
|
400 |
3’20” | 5’08” | 10′ | 11′ |
|
450 |
3′ | 4’20” | 9′ | 10′ |
|
500 |
– | 3’50” | 8’00” | 8’40” |
|
600 |
– | 3’15” | 5’55” | 6’35” |
|
700 |
– | 2’30” | 4’40” | 5’20” |
|
750 |
– | – | 4’10” | 4’50” |
|
800 |
– | – | 3’55” | 4’25” |
|
900 |
– | – | 3’30” | 3’50” |
|
1000 |
– | – | 3’10” | 3’30” |
|
1100 |
– | – | 3′ | 3’20” |
|
1250 |
– | – | 2’40” | 3′ |
Per contenere i costi senza rinunciare alla qualità Online ha disegnato una macchina il cui assemblaggio necessita di un minimo di operazioni e nessuna taratura La macchina è infatti completamente basata su firmware, quindi si autoregola. L’accuratezza del progetto e le bassissime tolleranze dei componenti consentono di passare direttamente dall’assemblaggio al collaudo automatico.
L’alto rendimento dell’inverter ha permesso la realizzazione di un case in ABS senza feritoie di ventilazione, privo di ventole e quindi silenziosissimo. La tecnologia transformer-less rende le macchine leggerissime e compatte.
L’UPS è composto da 3 parti che si montano in 1 minuto:
- Case: due gusci ad incastro rapido.
- Elettronica: tutta su una minuscola scheda grazie all’utilizzo della tecnologia SMT (montaggio superficiale).
- Batteria: al Piombo, ermetica e senza necessità di manutenzione.
Certificazioni Yunto
YUNTO 500
YUNTO 800

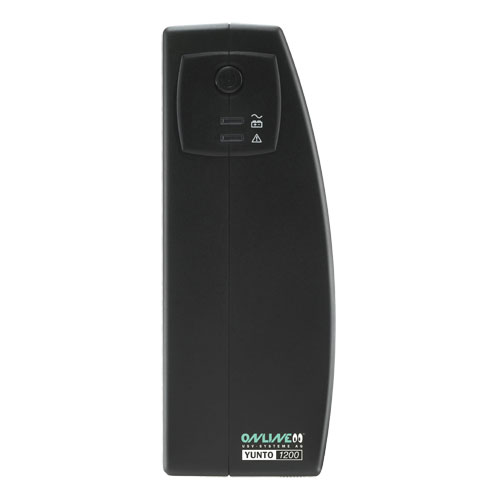

YUNTO 1200

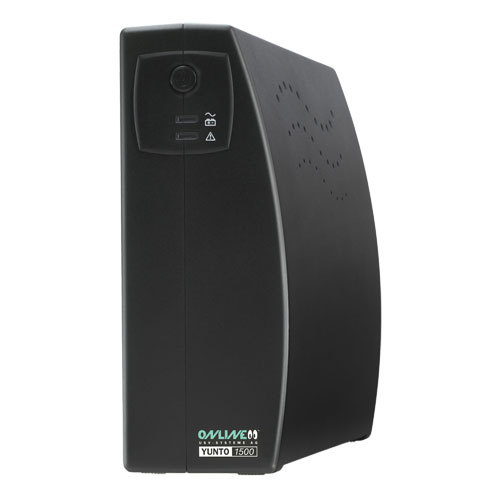

YUNTO 1500
