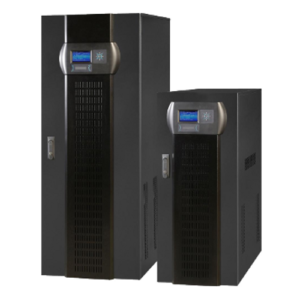

I nuovi Gruppi di continuità Trifase RENTO TT New Technology, disponibili per potenze da 10KVA fino a 160KVA, sono specialmente adatti per ambienti difficili come quelli industriali e militari.
Contribuiscono a questo fine la progettazione fail-safe che garantisce un MTBF di 100.000 ore, con la possibilità di aumentare ulteriormente l’affidabilità e/o la potenza con configurazioni in parallelo, e la grande tolleranza sulle tensioni di ingresso e sui sovraccarichi in uscita. Per la stessa ragione è prevista la possibilità di una linea di ingresso di backup separata
I gruppi sono progettati anche per ambienti elettricamente perturbati grazie al disaccoppiamento ottenuto con i trasformatori opzionali e i filtri RF sia in ingresso che in uscita.
E’ garantito un minimo impatto sulle linee di alimentazione (cosphi=0,99).
Inoltre è disponibile una grande varietà di porte di comunicazione (2xRS-232, 12 contatti senza tensione, MODBUS, SNMP…)
Si aggiunge alla capacità di alimentare carichi rigenerativi (come motori elettrici che, trascinati dal loro carico si comportino temporaneamente come generatori) la grande capacità di sovraccarico (150%).
Altra irrinunciabile caratteristica è la possibilità di aumentare l’autonomia con pacchi batterie opzionali e, non ultima poi, la carpenteria irrobustita che permette facili spostamenti senza rischio per i circuiti interni.
Caratteristiche
INGRESSO
- Elevata disponibilità (MTBF 100.000 ore)
- IGBT di terza generazione
- cosphi=0,9
- Trasformerless (Sensa trasformatore di uscita)
- Trasformatori di uscita opzionali
- Alimentazione a 380/400/415 Volt
- Tolleranza 25% in ingresso
- Fattore di potenza in ingresso > 0,98
- Distorsione d’ingresso
STRUTTURA
- Struttura modulare con 3 DSP
- Display LCD
- Display touch, opzionale
- Efficienza fino al 94%
- Modo ECO con efficienza fino al 98%
- Predisposto per linea di ingresso di backup separata
- BYPASS INTERNO
- BYPASS di manutenzione
- Backfeed protection
- Partenza a freddo (senza alimentazione)
- Ripartenza automatica dopo blackout
- Parallelizzabile fino a OTTO unità
- 3 registri orari per le manutenzioni
BATTERIE
- Carica compensata in temperatura
- Carica batterie maggiorati opzionali
- Protezione batterie su 3 livelli (tensione, corrente, temperatura)
- Test automatici di batteria
- Indicatore carica batteria
COMUNICAZIONI
- 2 porte seriali RS-232 e RS-485
- 12 uscite a contatti senza tensione
- Adattatori SNMP opzionali
- Adattatori MODBUS opzionali
- Contatti EPO
USCITA
- cosphi 0,9
- Adatto per carichi non lineari
- Funzione per carichi rigenerativi
- Sovraccarico 10 minuti fino al 125%, un minuto al 150%
- Protezione contro componenti continue in uscita
- Garanzia 2 anni
- Ricambi assicurati per 10 anni
Specifiche
| TT 10 | TT 15 | TT 20 | |
| POTENZA NOMINALE | |||
| Potenza apparente | 10 kVA | 15 kVA | 20 kVA |
| Potenza attiva | 9 kW | 13,5 kW | 18 kW |
| INGRESSO | |||
| Tensione nominale | 380-400 VAC trifase, 4fili + terra | ||
| Tolleranza tensione | +/-20% (240 – 415 VA) +/- 15%-25% | ||
| Frequenza | 50 / 60 Hz selezionabile | ||
| Tolleranza di frequenza | +/- 5% regolabile | ||
| Distorsione di tensione | |||
| Protezione Ingresso | Fusibili, Tolleranza Tensione, Tolleranza Frequenza, Limitazione Potenza Ingresso, PFC Ingresso | ||
| Tensione By-pass | 220-230-240/380-400-415 VAC, 3 fasi, 4 fili, +/- 20% | ||
| Protezione By-pass | Cortocircuito, Tolleranza Tensione, Tolieranza Frequea, Trasferimento VAT, Sequenza fasi | ||
| Fattore di Potenza | PF > 0,98 | ||
| EMI | EN50091-2 Classe A | ||
| USCITA | |||
| Tensione | 230V (208 / 220 / 230 / 240 configurabile) | ||
| Forma d’onda | sinusoidale | ||
| Fattore di potenza | 0,9 | ||
| Tensione | 380-400-415 VAC, 3 fasi, 4 fili + terra +/- 5% | ||
| Frequenza | 50-60 Hz selezionabile | ||
| Protezioni | Sovraccarico, Corto Circuito, Tolleranza Tensione, Bilanciamento DC, Rigenerativo, Limitazione Corrente | ||
| Fattore di distorsione (THD) | |||
| Fattore di cresta | 3:1 | ||
| Rendimento funzionamento normale | fino al 94% | ||
| Rendimento in Eco Mode | fino al 94% | ||
| BATTERIE | |||
| Tipo/ Quantità | Stagne senza manutenzione / 60 batterie (2×30) | ||
| Tensione di lavoro | 405 Vdc | ||
| Tensione di fine scarica | 300 Vdc | ||
| Posizionamento | Interne | ||
| Temperatura di lavoro | 25 C° | ||
| Protezione Batteria | Fusibili batleria, 3 liveiii allarmi, Limitazione Corrente carica, Compensazione Temp., Scarica profonda | ||
| Test Automatico Batteria | Standard: ogni 72 ore | ||
| Carica Booster | Standard | ||
| GENERALI | |||
| Display | 4 linee, pannello LCD, leds, 5 pulsanti, cicalino – panello touch screen | ||
| Allarmi Log | Standard data e ora (192 eventl,14.400 allarmi ), optional512 evenli | ||
| Autonomia Residua | Standard (supporta batteria separata) | ||
| Comunicazione | 2 -porte seriale RS232, RS485, standard 4 contatti relé, +8 relé optional |
||
| Set Generatore | Standard (programmabile) | ||
| Cootrol Software | Siandard per 3 clients management, +1 server management | ||
| Protezioni | Sovratemperatura, Sovracorrente | ||
| Indicazioni | P-N T ensione, P-P tensione, Corrente, Potenza, Fattore di cresta, Frequenza | ||
| Programmazioni Service |
Autodiagnosi, 4 indicazioni per service, calibrazione tramite RS232 | ||
| Temperatura funzionamento |
0-40 °C | ||
| Grado Protezione | IP20 | ||
| Umidità / Altezza | 90% (senza condensa) | ||
| Rurnorosità | |||
| Peso (Kg) | 96 | 105 | 110 |
| Dimensioni (mm)
L x P x H |
390 x 800 x 1040 | ||
| OPZIONI | |||
| Adattatori | SNMP, MODBUS, pannelio remoto | ||
| Ingresso | trasformatore isolamento, Ingresso 110V | ||
| Uscita | Trasformatore isolamento, Uscita 110V ,N+1 sistema ridondante | ||
| Software | T-MON Admin mutli UPS monitoring, T-MON Server 10-50-100-200 clients – DLOG log leader | ||
| Parallelo | fino a 6 UPS | ||
| Input | Display touch panel | ||
| TT 30 | TT 40 | TT 60 | |
| POTENZA NOMINALE | |||
| Potenza
apparente |
30 kVA | 40 kVA | 60 kVA |
| Potenza attiva | 27 kW | 36 kW | 54 kW |
| INGRESSO | |||
| Tensione nominale | 380-400 VAC trifase, 4fili + terra | ||
| Tolleranza tensione | +/-20% (240 – 415 VA) +/- 15%-25% | ||
| Frequenza | 50 / 60 Hz selezionabile | ||
| Tolleranza di frequenza | +/- 5% regolabile | ||
| Distorsione di tensione | |||
| Protezione Ingresso | Fusibili, Tolleranza Tensione, Tolleranza Frequenza, Limitazione Potenza Ingresso, PFC Ingresso | ||
| Tensione By-pass | 220-230-240/380-400-415 VAC, 3 fasi, 4 fili, +/- 20% | ||
| Protezione By-pass | Cortocircuito, Tolleranza Tensione, Tolieranza Frequea, Trasferimento VAT, Sequenza fasi | ||
| Fattore di Potenza | PF > 0,98 | ||
| EMI | EN50091-2 Classe A | ||
| USCITA | |||
| Tensione | 230V (208 / 220 / 230 / 240 configurabile) | ||
| Forma d’onda | sinusoidale | ||
| Fattore di potenza | 0,9 | ||
| Tensione | 380-400-415 VAC, 3 fasi, 4 fili + terra +/- 5% | ||
| Frequenza | 50-60 Hz selezionabile | ||
| Protezioni | Sovraccarico, Corto Circuito, Tolleranza Tensione, Bilanciamento DC, Rigenerativo, Limitazione Corrente | ||
| Fattore di distorsione (THD) | |||
| Fattore di cresta | 3:1 | ||
| Rendimento funzionamento normale | fino al 94% | ||
| Rendimento in Eco Mode | fino al 94% | ||
| BATTERIE | |||
| Tipo/ Quantità | Stagne senza manutenzione / 60 batterie (2×30) | ||
| Tensione di lavoro | 405 Vdc | ||
| Tensione di fine scarica | 300 Vdc | ||
| Posizionamento | Interne | ||
| Temperatura di lavoro | 25 C° | ||
| Protezione Batteria | Fusibili batleria, 3 liveiii allarmi, Limitazione Corrente carica, Compensazione Temp., Scarica profonda | ||
| Test Automatico Batteria | Standard: ogni 72 ore | ||
| Carica Booster | Standard | ||
| GENERALI | |||
| Display | 4 linee, pannello LCD, leds, 5 pulsanti, cicalino – panello touch screen | ||
| Allarmi Log | Standard data e ora (192 eventl,14.400 allarmi ),optional512 evenli | ||
| Autonomia Residua | Standard (supporta batteria separata) | ||
| Comunicazione | 2 -porte seriale RS232, RS485, standard 4 contatti relé, +8 relé optional |
||
| Set Generatore | Standard (programmabile) | ||
| Cootrol Software | Siandard per 3 clients management, +1 server management | ||
| Protezioni | Sovratemperatura, Sovracorrente | ||
| Indicazioni | P-N T ensione, P-P tensione, Corrente, Potenza, Fattore di cresta, Frequenza | ||
| Programmazioni Service |
Autodiagnosi, 4 indicazioni per service, calibrazione tramite RS232 | ||
| Temperatura funzionamento |
0-40 °C | ||
| Grado Protezione | IP20 | ||
| Umidità / Altezza | 90% (senza condensa) | ||
| Rurnorosità | |||
| Peso (Kg) | 183 | 196 | 225 |
| Dimensioni (mm)
L x P x H |
510 x 860 x 1440 | ||
| OPZIONI | |||
| Adattatori | SNMP, MODBUS, pannelio remoto | ||
| Ingresso | trasformatore isolamento, Ingresso 110V | ||
| Uscita | Trasformatore isolamento, Uscita 110V ,N+1 sistema ridondante | ||
| Software | T-MON Admin mutli UPS monitoring, T-MON Server 10-50-100-200 clients – DLOG log leader | ||
| Parallelo | fino a 6 UPS | ||
| Input | Display touch panel | ||
| TT 80 | TT 100 | TT 120 | TT160 | |
| POTENZA NOMINALE | ||||
| Potenza
apparente |
80 kVA | 100 kVA | 120 kVA | 160 kVA |
| Potenza attiva | 72 kW | 90 kW | 108 kW | 144 kWs |
| INGRESSO | ||||
| Tensione nominale | 380-400 VAC trifase, 4fili + terra | |||
| Tolleranza tensione | +/-20% (240 – 415 VA) +/- 15%-25% | |||
| Frequenza | 50 / 60 Hz selezionabile | |||
| Tolleranza di frequenza | +/- 5% regolabile | |||
| Distorsione di tensione | ||||
| Protezione Ingresso | Fusibili, Tolleranza Tensione, Tolleranza Frequenza, Limitazione Potenza Ingresso, PFC Ingresso | |||
| Tensione By-pass | 220-230-240/380-400-415 VAC, 3 fasi, 4 fili, +/- 20% | |||
| Protezione By-pass | Cortocircuito, Tolleranza Tensione, Tolieranza Frequea, Trasferimento VAT, Sequenza fasi | |||
| Fattore di Potenza | PF > 0,98 | |||
| EMI | EN50091-2 Classe A | |||
| USCITA | ||||
| Tensione | 230V (208 / 220 / 230 / 240 configurabile) | |||
| Forma d’onda | sinusoidale | |||
| Fattore di potenza | 0,9 | |||
| Tensione | 380-400-415 VAC, 3 fasi, 4 fili + terra +/- 5% | |||
| Frequenza | 50-60 Hz selezionabile | |||
| Protezioni | Sovraccarico, Corto Circuito, Tolleranza Tensione, Bilanciamento DC, Rigenerativo, Limitazione Corrente | |||
| Fattore di distorsione (THD) | ||||
| Fattore di cresta | 3:1 | |||
| Rendimento funzionamento normale | fino al 94% | |||
| Rendimento in Eco Mode | fino al 94% | |||
| BATTERIE | ||||
| Tipo/ Quantità | Stagne senza manutenzione / 60 batterie (2×30) | |||
| Tensione di lavoro | 2 x 405 VDC / 2 x 300 VDC (selezionabile) | |||
| Tensione di fine scarica | 2 x 300 Vdc | |||
| Posizionamento | Esterne | |||
| Temperatura di lavoro | 25 C° | |||
| Protezione Batteria | Fusibili batleria, 3 liveiii allarmi, Limitazione Corrente carica, Compensazione Temp., Scarica profonda | |||
| Test Automatico Batteria | Standard: ogni 72 ore | |||
| Carica Booster | Standard | |||
| GENERALI | ||||
| Display | 4 linee, pannello LCD, leds, 5 pulsanti, cicalino – panello touch screen | |||
| Allarmi Log | Standard data e ora (192 eventl,14.400 allarmi ),optional512 evenli | |||
| Autonomia Residua | Standard (supporta batteria separata) | |||
| Comunicazione | 2 -porte seriale RS232, RS485, standard 4 contatti relé, +8 relé optional |
|||
| Set Generatore | Standard (programmabile) | |||
| Cootrol Software | Siandard per 3 clients management, +1 server management | |||
| Protezioni | Sovratemperatura, Sovracorrente | |||
| Indicazioni | P-N T ensione, P-P tensione, Corrente, Potenza, Fattore di cresta, Frequenza | |||
| Programmazioni Service |
Autodiagnosi, 4 indicazioni per service, calibrazione tramite RS232 | |||
| Temperatura funzionamento |
0-40 °C | |||
| Grado Protezione | IP20 | |||
| Umidità / Altezza | 90% (senza condensa) | |||
| Rurnorosità | ||||
| Peso (Kg) | 350 | 375 | 425 | 550 |
| Dimensioni (mm)
L x P x H |
760 x 855 x 1900 | 960 x 855 x 1900 | ||
| OPZIONI | ||||
| Adattatori | SNMP, MODBUS, pannelio remoto | |||
| Ingresso | trasformatore isolamento, Ingresso 110V | |||
| Uscita | Trasformatore isolamento, Uscita 110V ,N+1 sistema ridondante | |||
| Software | T-MON Admin mutli UPS monitoring, T-MON Server 10-50-100-200 clients – DLOG log leader | |||
| Parallelo | fino a 6 UPS | |||
| Input | Display touch panel | |||
