La serie ZINTO è la soluzione professionale per la protezione di server ed apparati critici dai blackout e dalle perdite di dati, come anche dalle costose interruzioni di esercizio, in zone servite da energia elettrica con tensioni anche non costanti nel tempo, ma relativamente prive di disturbi.
L’energia prodotta, perfettamente sinusoidale, garantisce l’assenza di armoniche, particolarmente nocive in tutti i circuiti che includono avvolgimenti, come filtri e motori elettrici, dove contribuiscono solamente all’eccessivo riscaldamento degli avvolgimenti e dei nuclei
Il nuovo modello migliora ulteriormente una tecnologia perfezionata in quasi 30 anni di esperienza.
La novità più significativa è la tecnologia DPT (Dynamic Power Technolgy) che permette di adattare la potenza di uscita alle utenze e aumenta la potenza attiva (watt) fino al 90% del valore nominale dell'UPS (in Volt-Ampere). È quindi disponibile una maggiore potenza rispetto ai sistemi UPS convenzionali. Per fare un esempio, uno ZINTO da 2000 VA fornisce una potenza di 1800 Watt, circa la stessa di un UPS convenzionale da 3000 VA.
Un'ulteriore innovazione è il funzionamento silenzioso. In condizioni normali, gli ZINTO funzionano senza ventole.
Gli ZINTO sono anche dotati di funzione AVR (Buck & Boost). che permette di superare sovra o sotto-tensioni croniche per via elettronica senza la batteria (che permette comunque una autonomia limitata). In questo modo, si prolunga la durata utile e si riducono i costi di esercizio.
Le prese di uscita commutabili permettono di disinserire anche utenze non critiche senza interfaccia o software in modo automatico. In questo modo, nel funzionamento a batteria, si riduce il carico e aumenta l'autonomia per le restanti utenze critiche.
La funzione di avviamento a freddo permette di avviare l’UPS direttamente dalla batteria, senza tensione di rete quando serva utilizzare l’UPS come generatore di emergenza.
Le batterie sono protette contro la scarica profonda, che spegne l’UPS prima che la batteria subisca danni irreparabili.
Per comunicare con il software di controllo DataWatch sono previste interfacce sia USB che RS-232, È presente anche una protezione per linee dati.
Nello slot per interfacce si possono inserire schede SNMP per lo shutdown multiserver e per la gestione remota dell'UPS, oppure schede a contatti privi di potenziale, per la comunicazione con server IBM AS400 o per l'integrazione in impianti di manovra industriali.

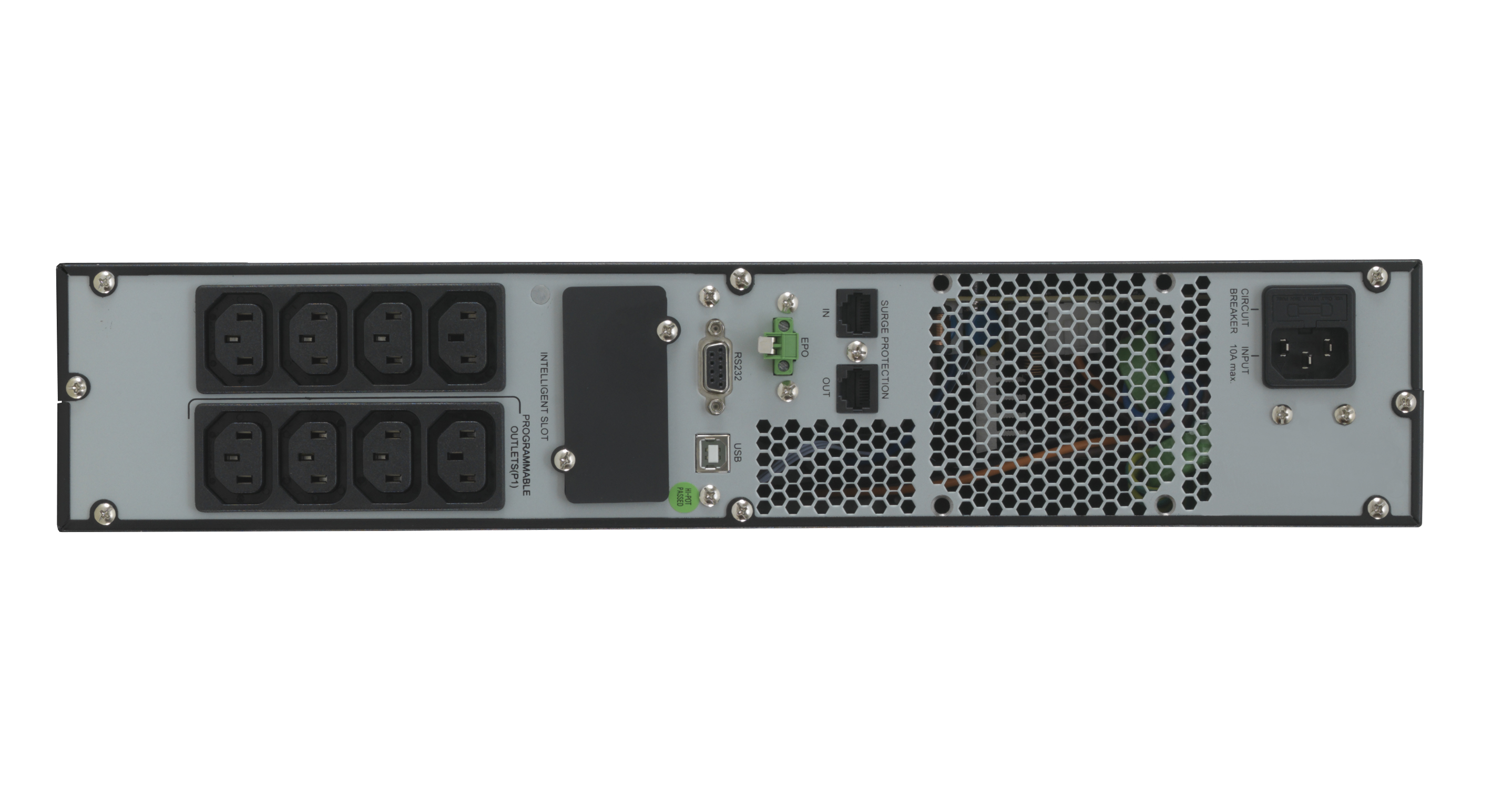

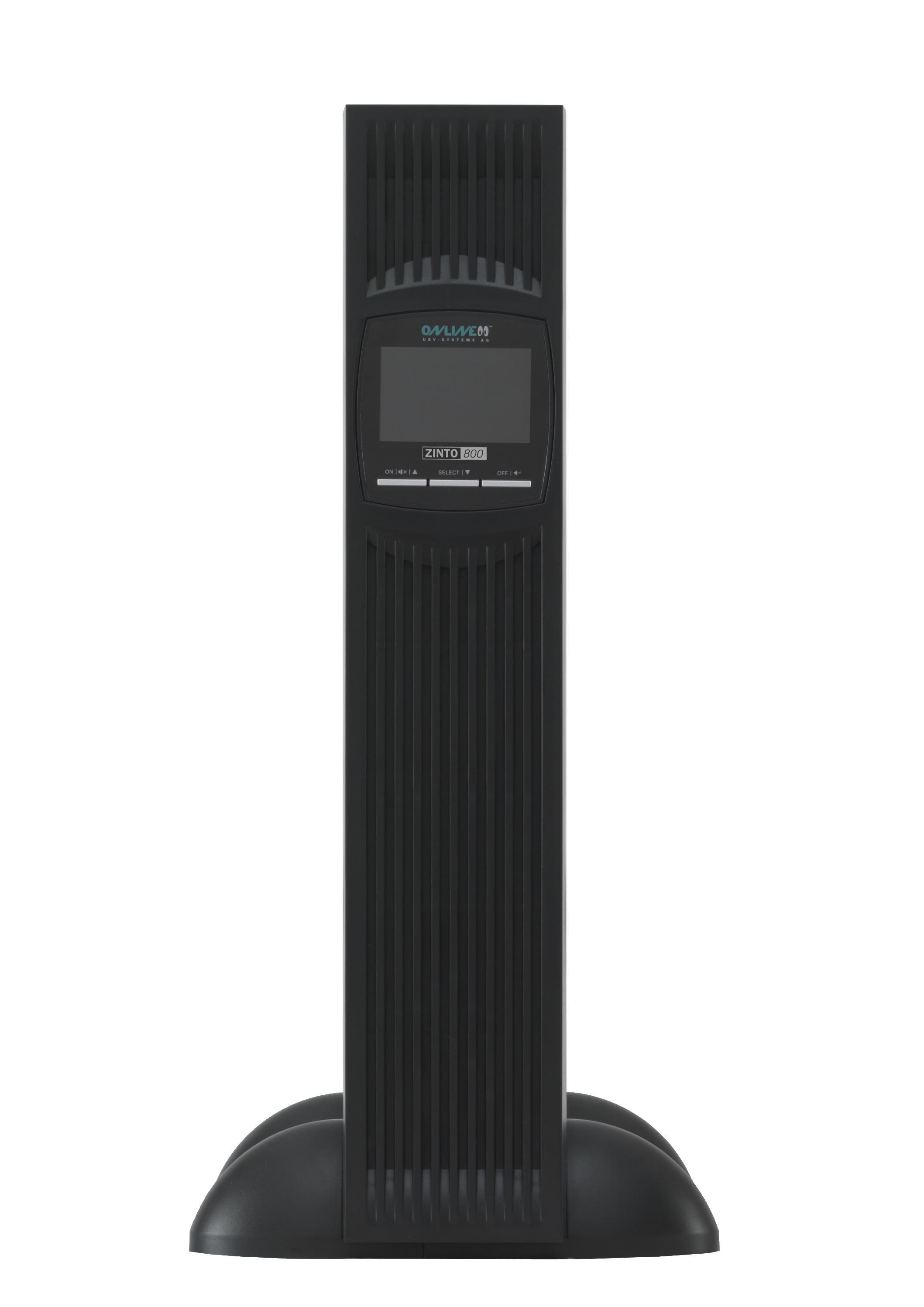

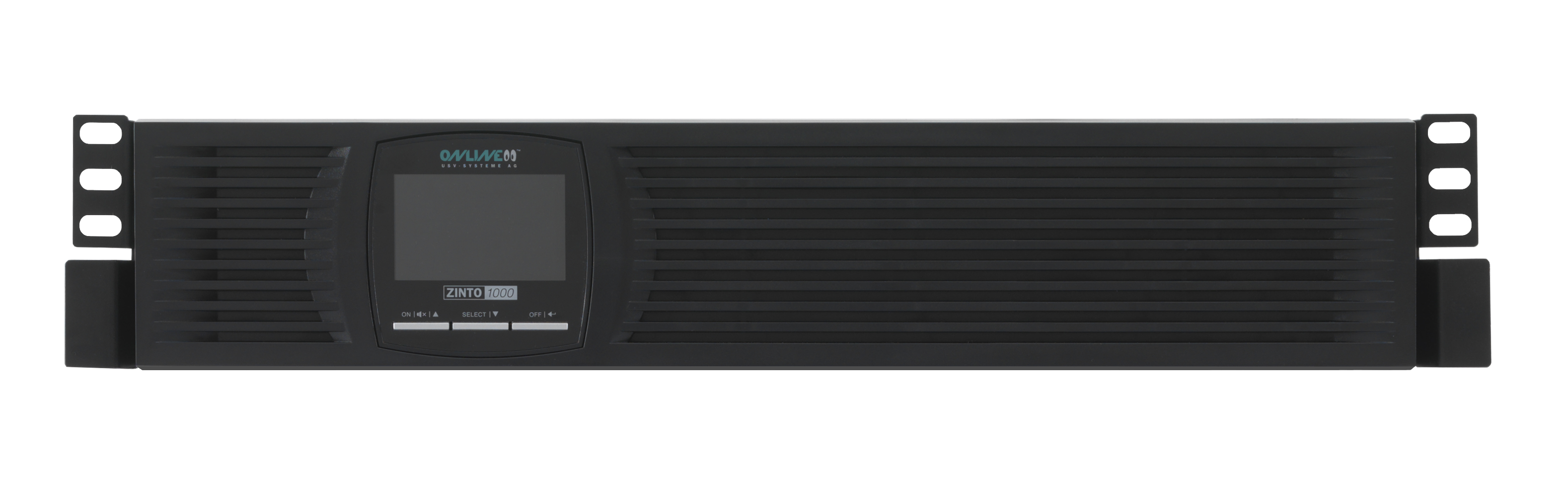

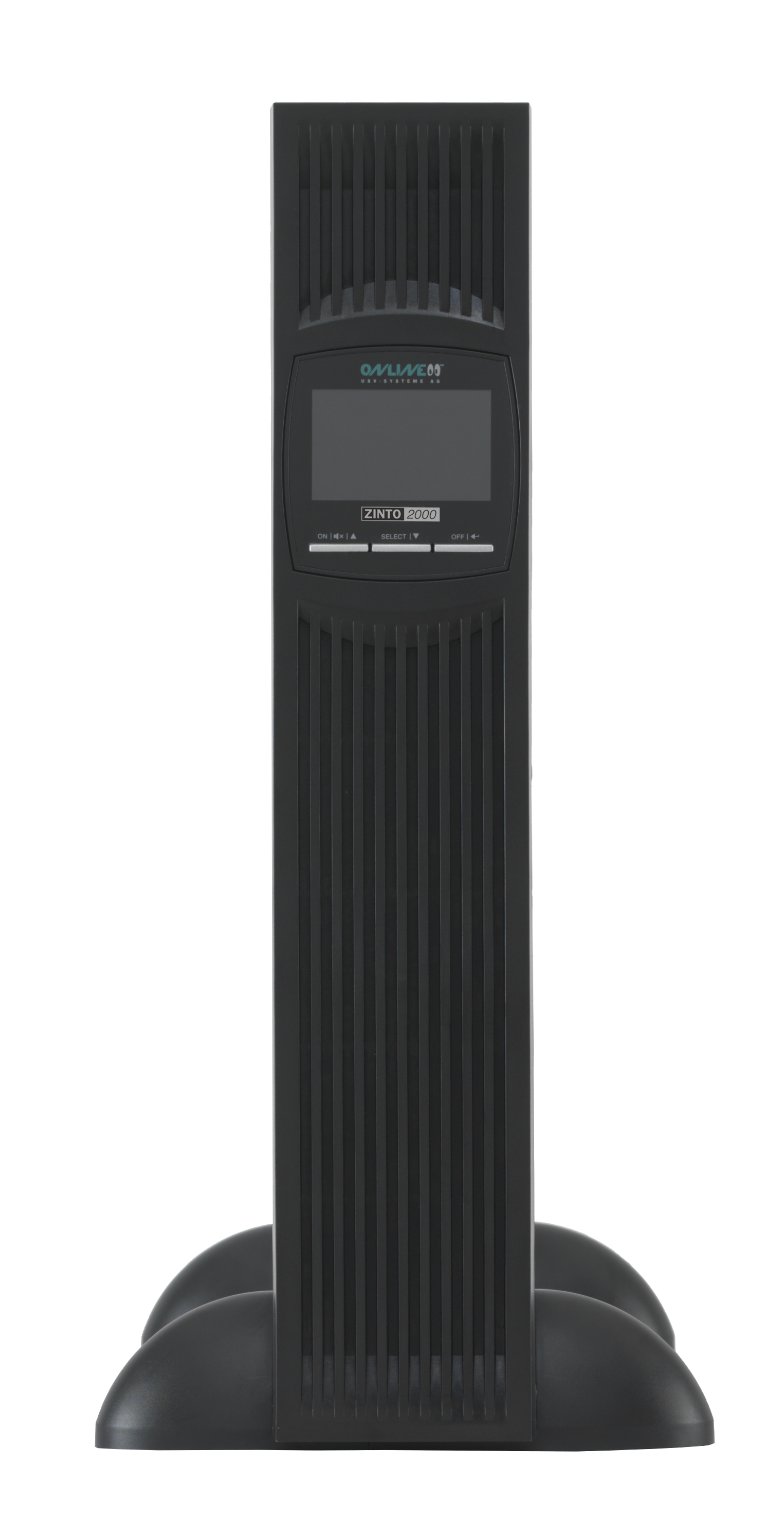

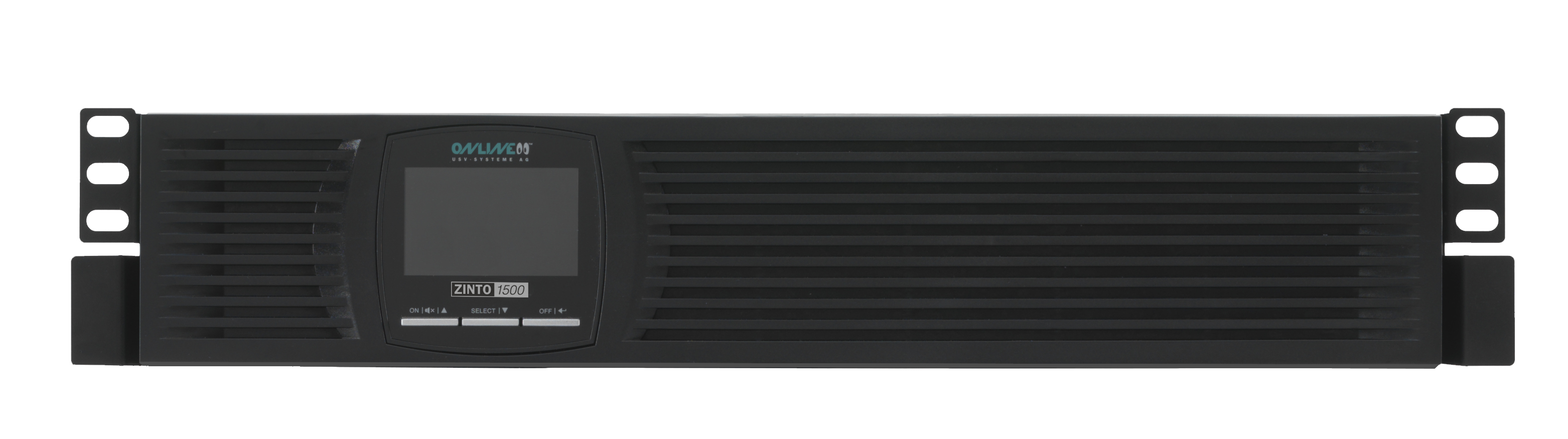

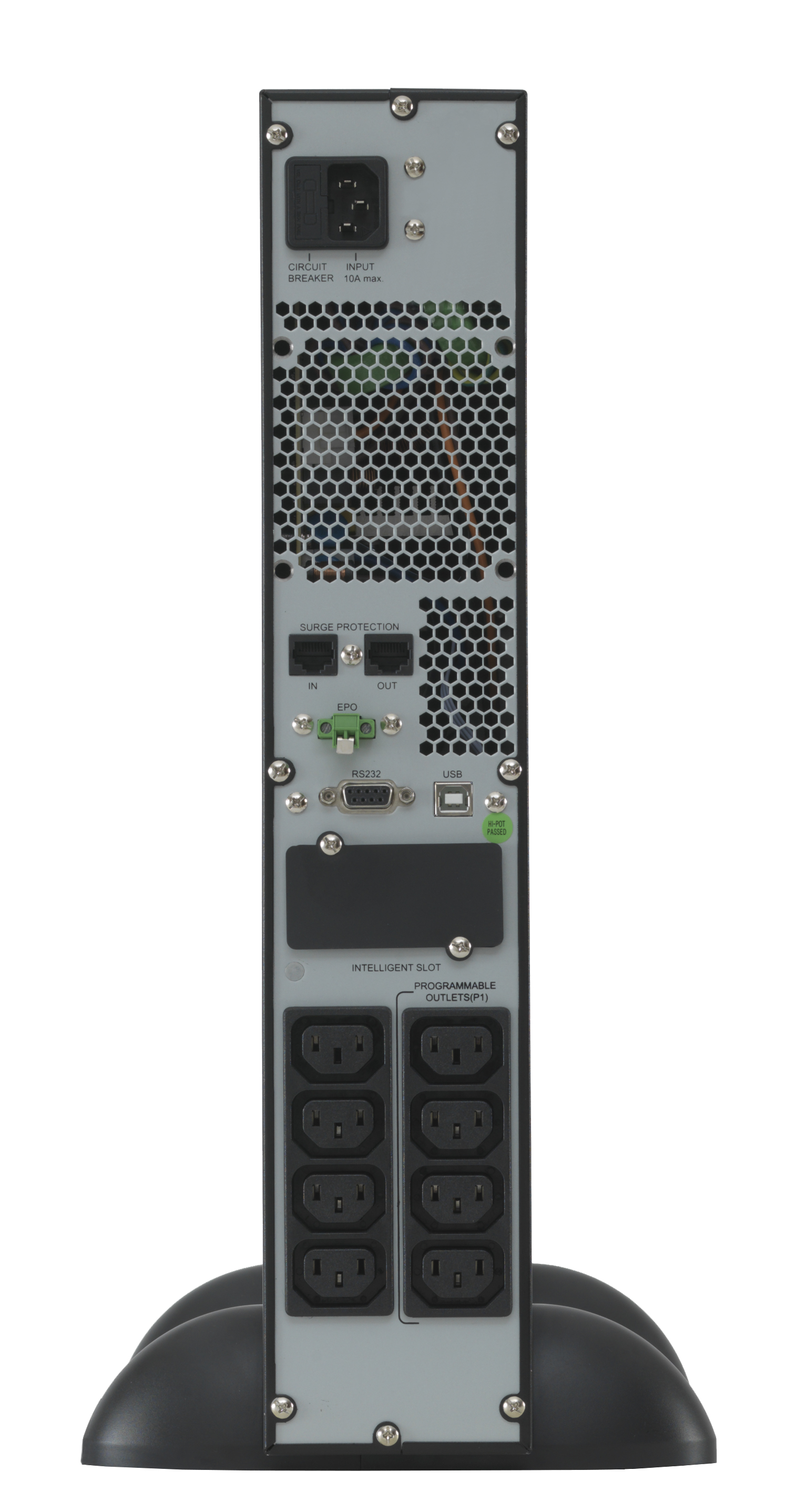

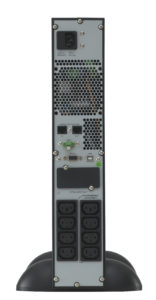

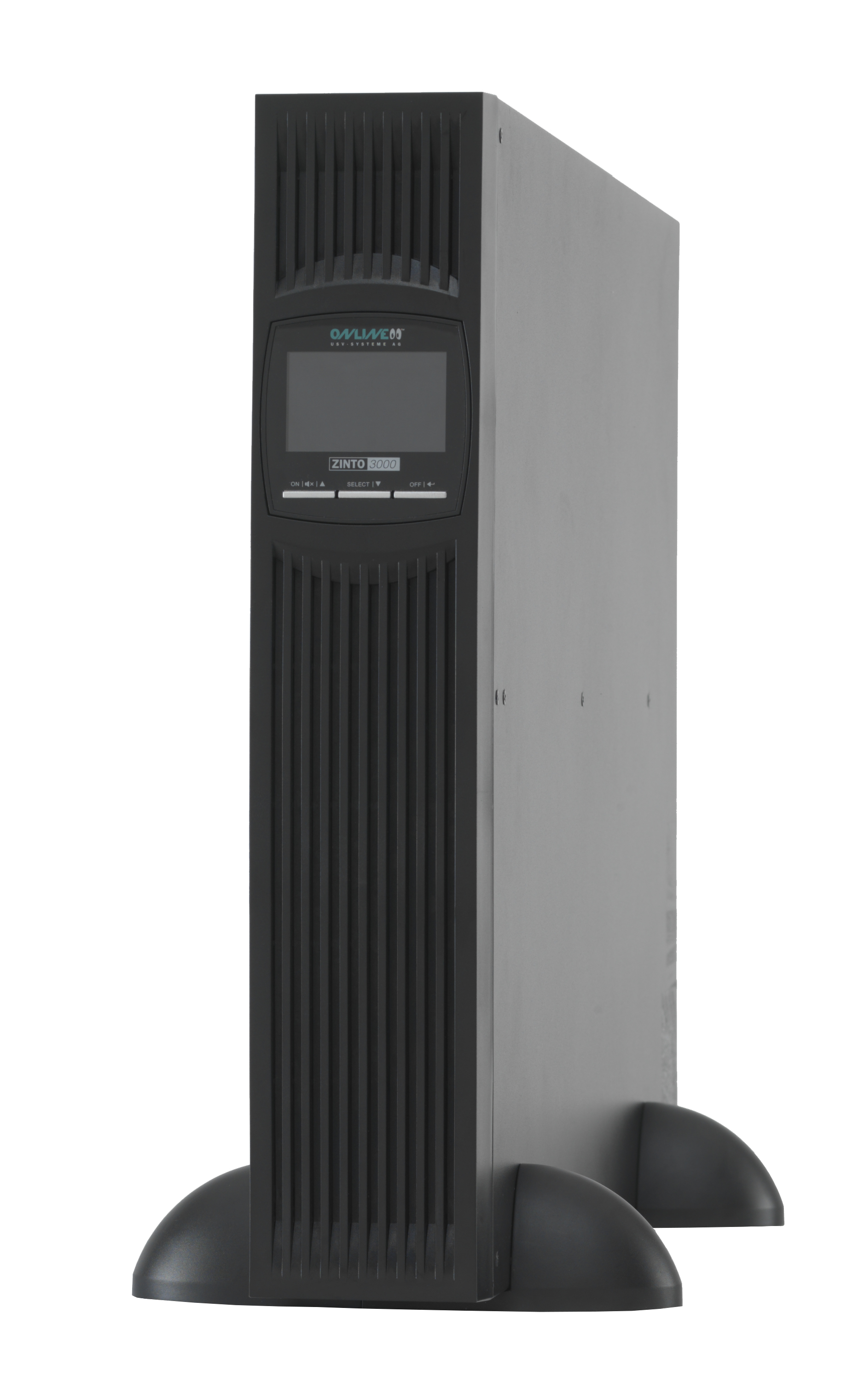

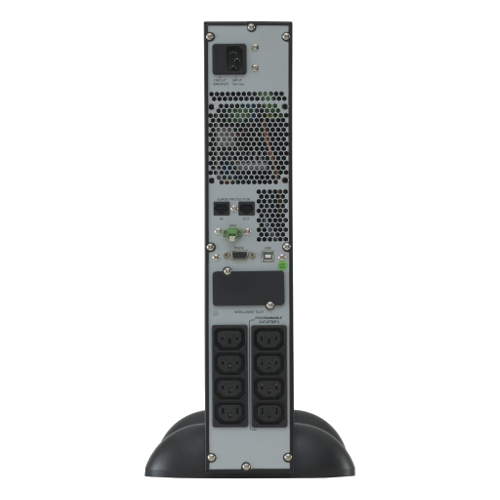

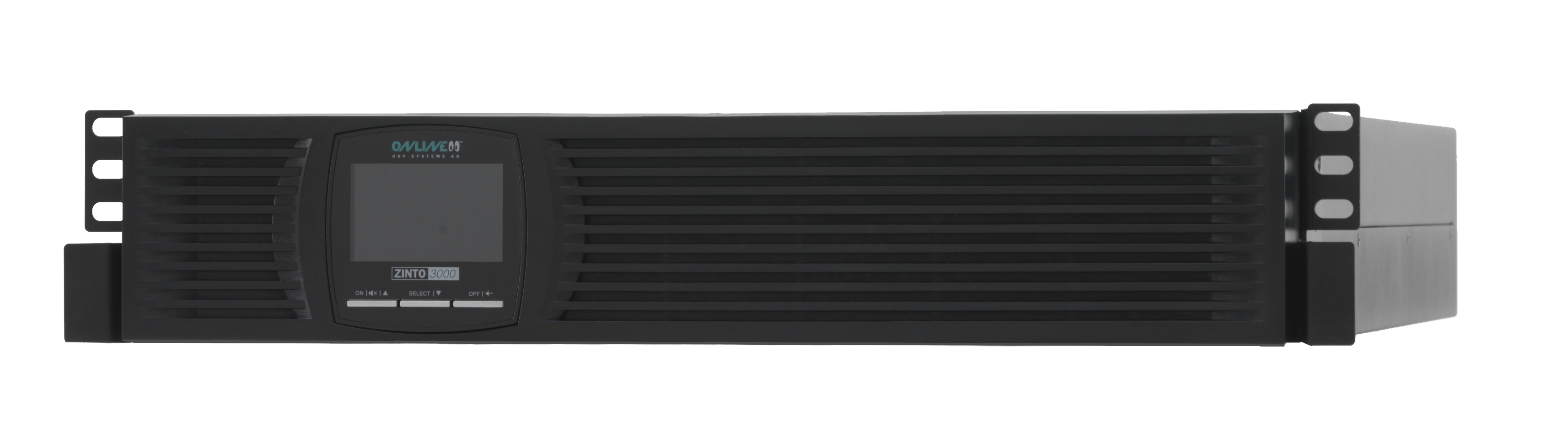

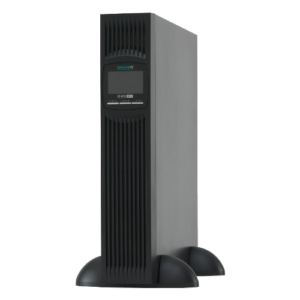

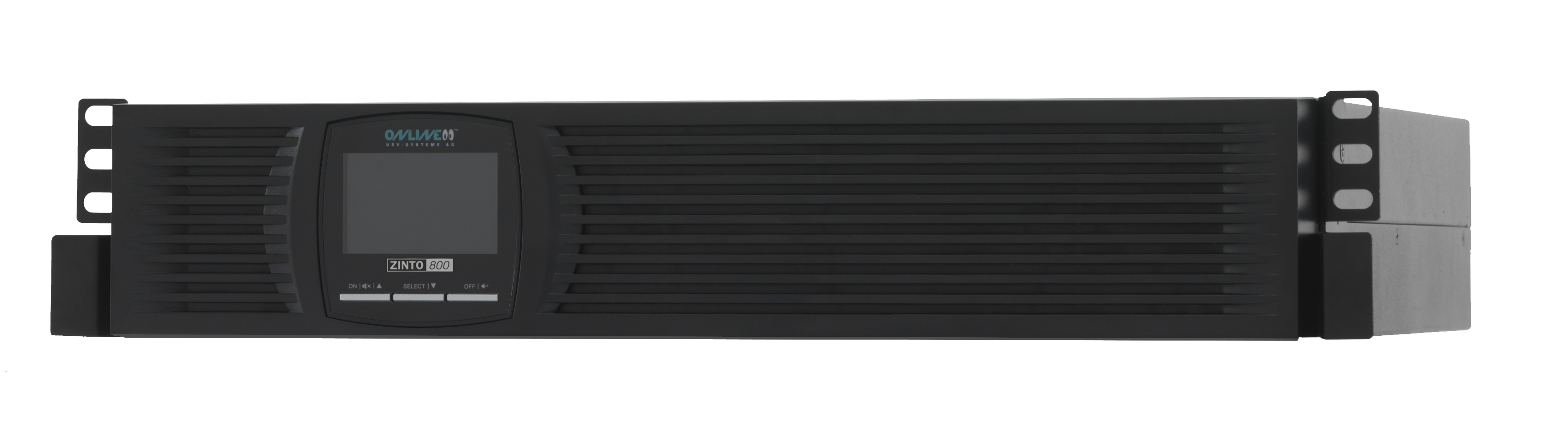

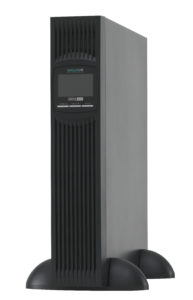

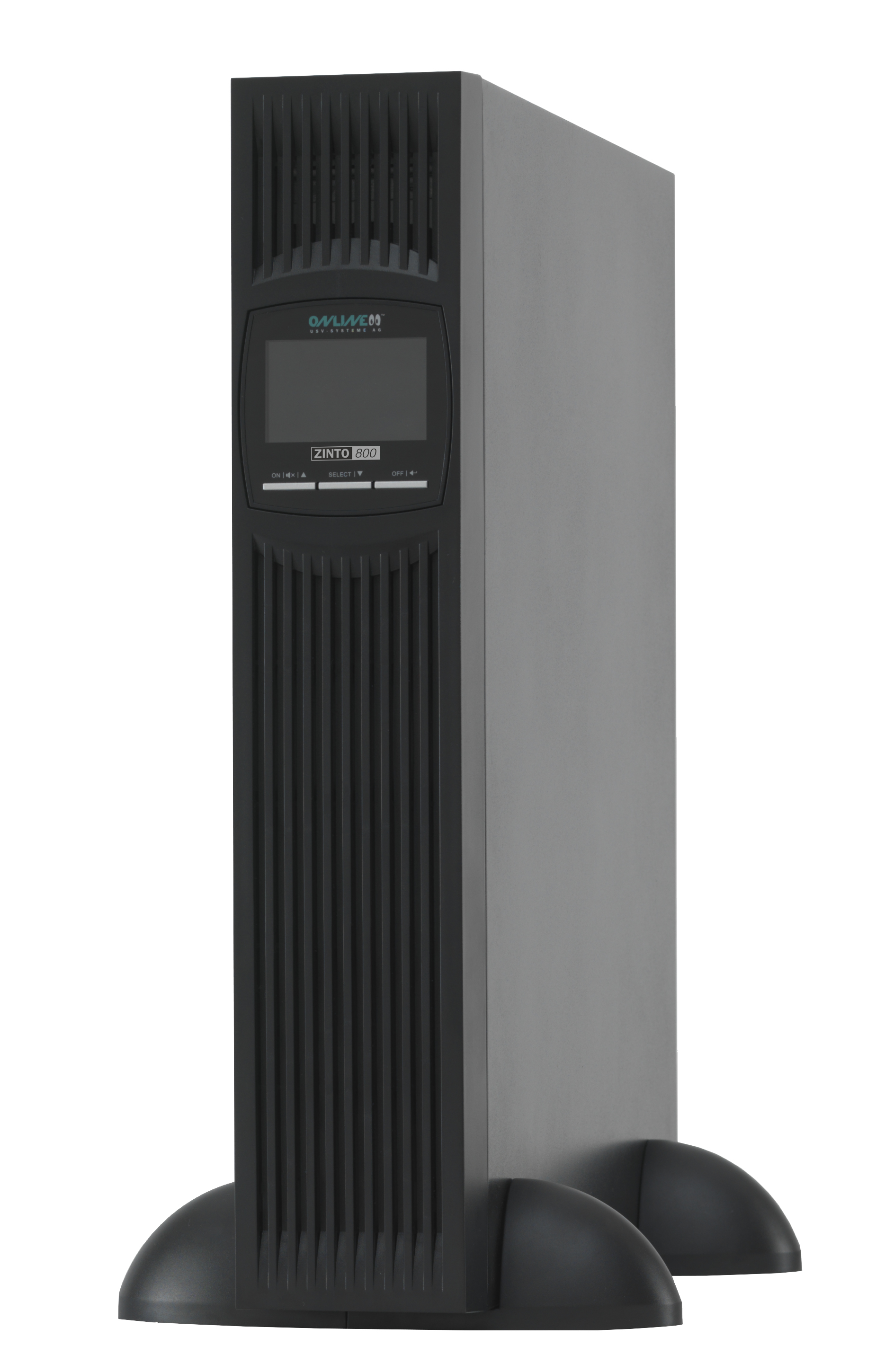

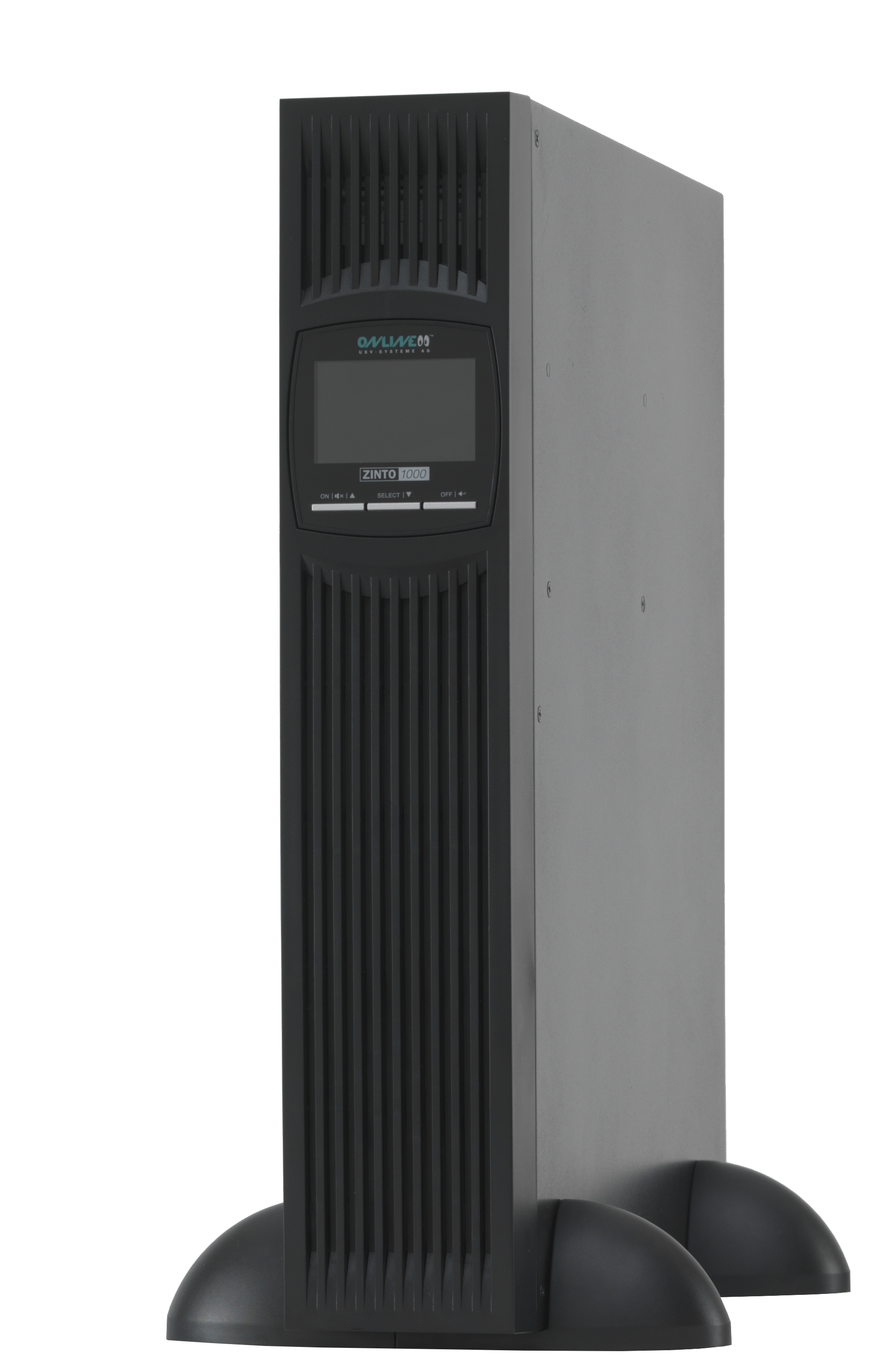

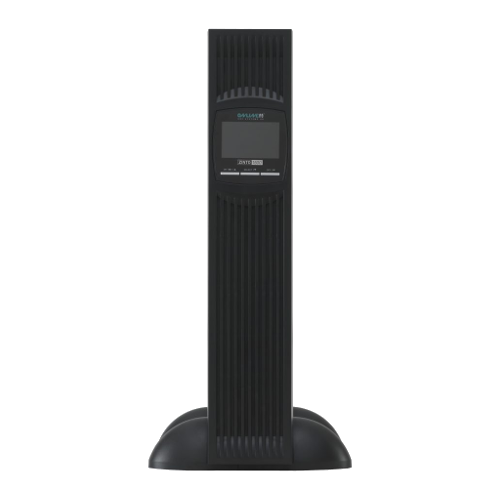

Gli ZINTO sono costruiti con formato Rack-Tower
L’UPS può essere controllato direttamente da WIN, OSX, LINUX senza necessità di software aggiuntivi che potrebbero dover essere approvati (es: telecamere di sorveglianza o bancomat.)
Scarica il depliant PDF (Versione IT;Versione EN ).
Caratteristiche

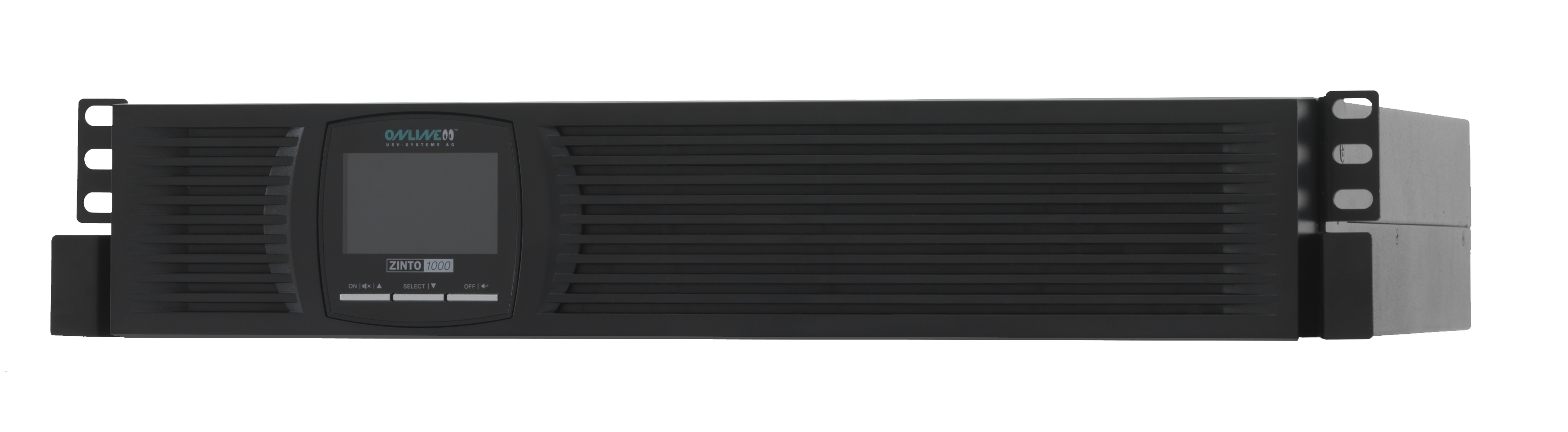

- Modello Rack-Tower, 2U
- Forma d’onda perfettamente sinusoidale
- Stabilizzazione della tensione con AVR (funzione Buck & Boost)
- Dynamic Power Technology (DPT)
- Rendimento 97%
- Fattore di potenza 0,9
- Funzionamento normale assolutamente silenzioso
- Interfaccia USB
- Interfaccia RS-232
- Adattatore SNMP (base/pro) opzionale
- Interfaccia a contatti privi di potenziale opzionale relè/AS400
- Batterie Hot-Swap
- Protezione contro la scarica profonda della batteria
- Protezione per linee dati o telefoniche.
- Avviamento a freddo
- Funzione di arresto di emergenza (EPO)
- Pannello LCD orientabile Tower/Rack
- Prese di uscita escludibili su comando
- 8 prese di uscita IEC
- Gestione diretta UPS da Win, Mac, Linux (oltre che con DataWatch)
- Garanzia di 3 anni inclusa la batteria e sostituzione gratuita anticipata in 24 ore
Specifiche
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| Codice articolo UPS | Z800 | Z1000 | Z1500 | Z2000 | Z3000 |
| Formato | Modello Combi-Rack-Tower | ||||
| POTENZA NOMINALE | |||||
| Potenza (VA) | 800 | 1000 | 1500 | 2000 | 3000 |
| Potenza Attiva (W) | 720 | 900 | 1350 | 1800 | 2700 |
| Tecnologia | Tecnologia Line Interactive con tensione di uscita sinusoidale e funzione Buck & Boost | ||||
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| INGRESSO | |||||
| Tensione nominale (V) | 230 | ||||
| Tolleranza di tensione (funz. normale) (V) | 176 -274 | ||||
| Frequenza (Hz) | 50 / 60 rilevamento automatico +/- 5 | ||||
| Corrente di Ingresso, max. (A) | 6 | 7,4 | 11 | 14,9 | 17,6 |
| Funzione avvio a freddo | Si | ||||
| Connettore in ingresso | IEC 320 C14 | IEC 320 C20 | |||
| ZINTO 800 |
ZINTO 1000 |
ZINTO 1500 |
ZINTO 2000 |
ZINTO 3000 |
|
| USCITA | |||||
| Tensione nominale tolleranza funzionamento a batteria (V) | 230 +/-3 % | ||||
| Tensione regolabile a (V) | 208 / 220 / 230 / 240 | ||||
| Frequenza (funz. Normale) | come per l’ingresso | ||||
| Frequenza di uscita , (funzionamento a batteria) (Hz) | 50 / 60 +/- 1 | ||||
| Forma d’onda | Sinusoidale | ||||
| Rendimento (funz. Normale) | 97 % | ||||
| Rendimento, (funz. Buck & Boost) | 95 % | ||||
| Rendimento,(funz. a batteria ) | 89 % | 89 % | 91 % | 91 % | 92 % |
| Potenza dissipata max(W) | 88 | 110 | 165 | 220 | 330 |

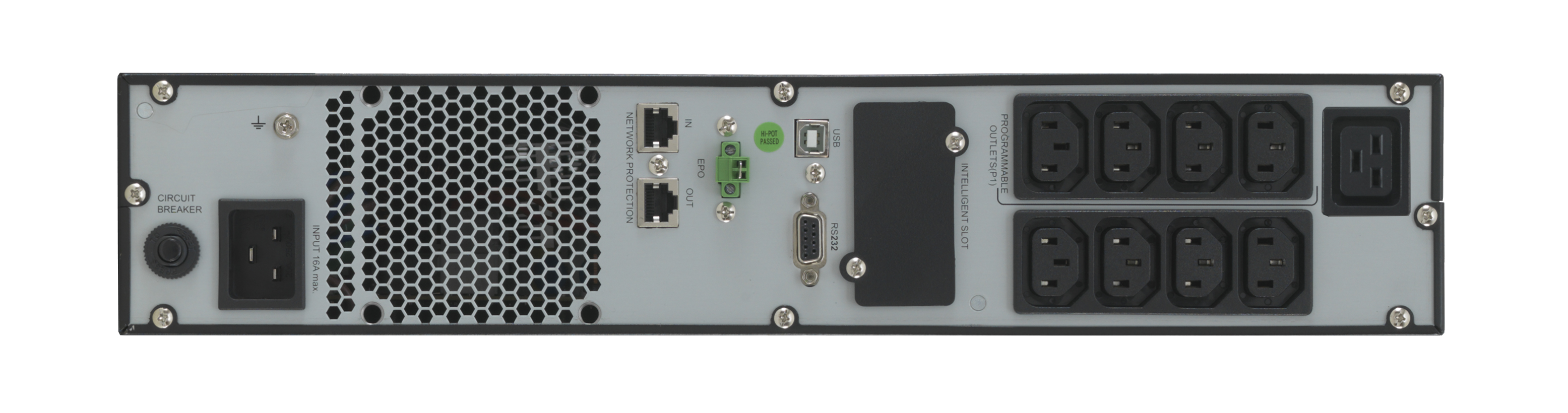

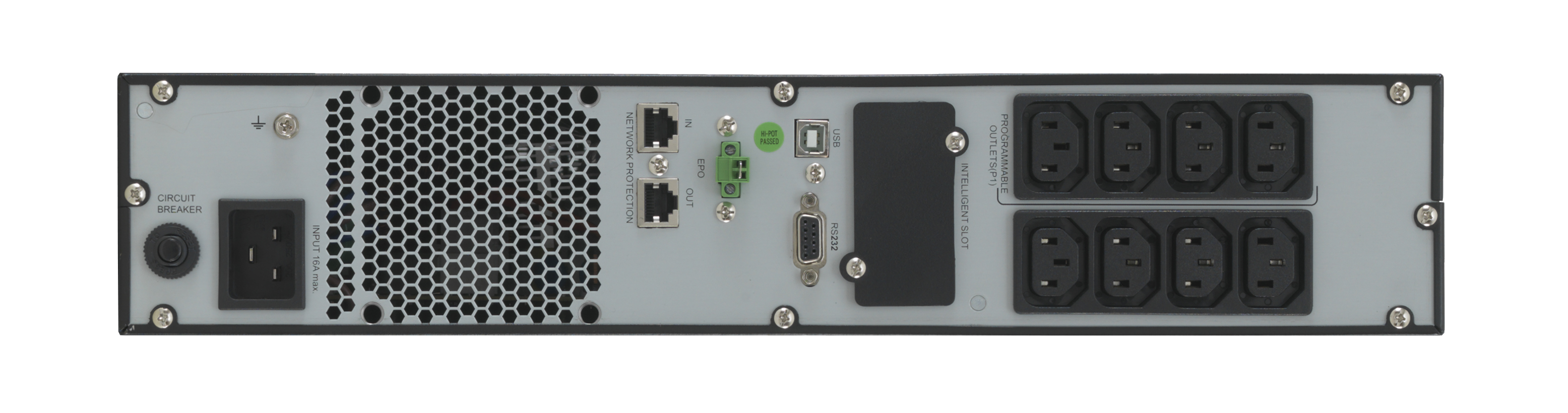

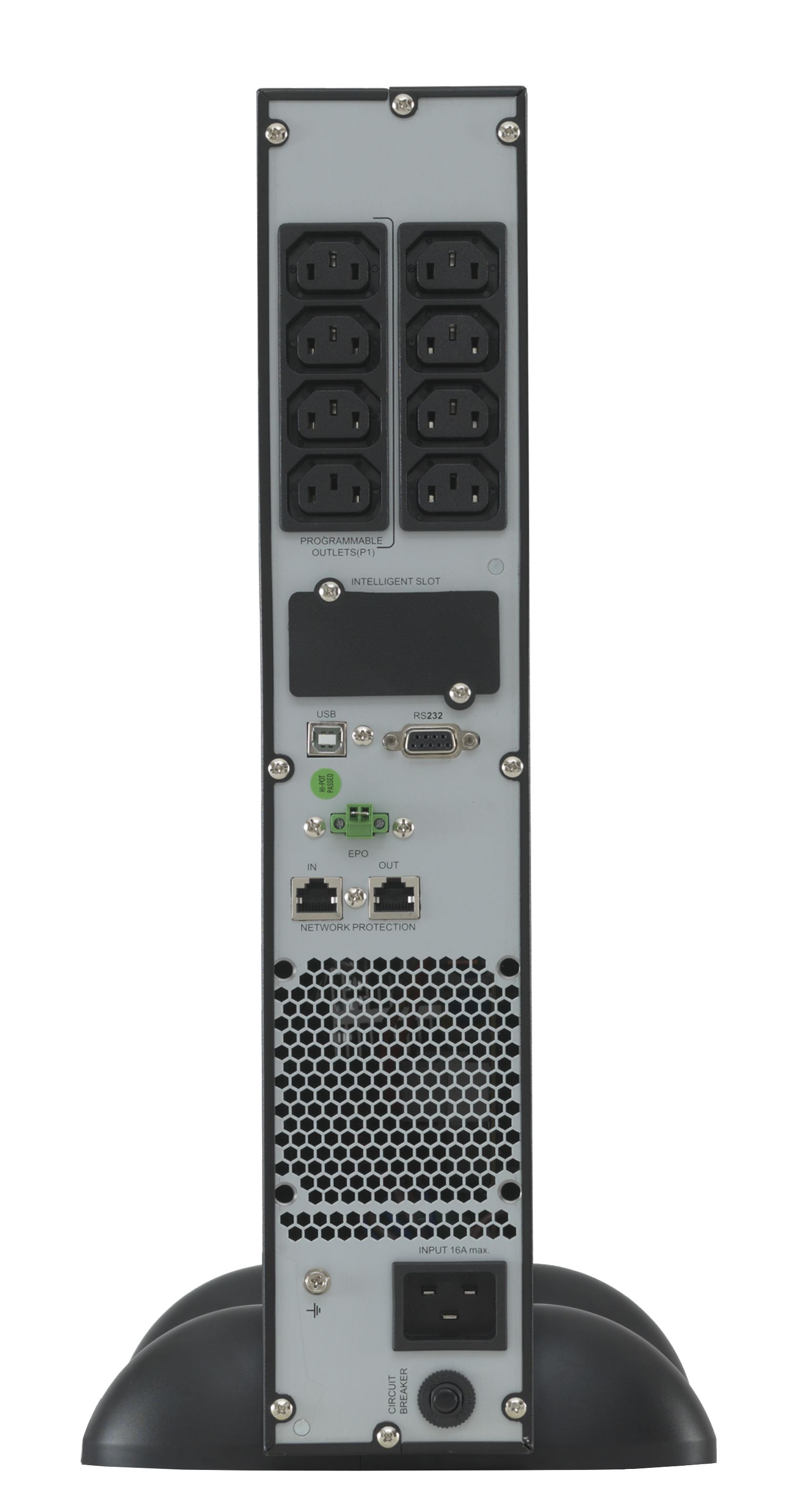

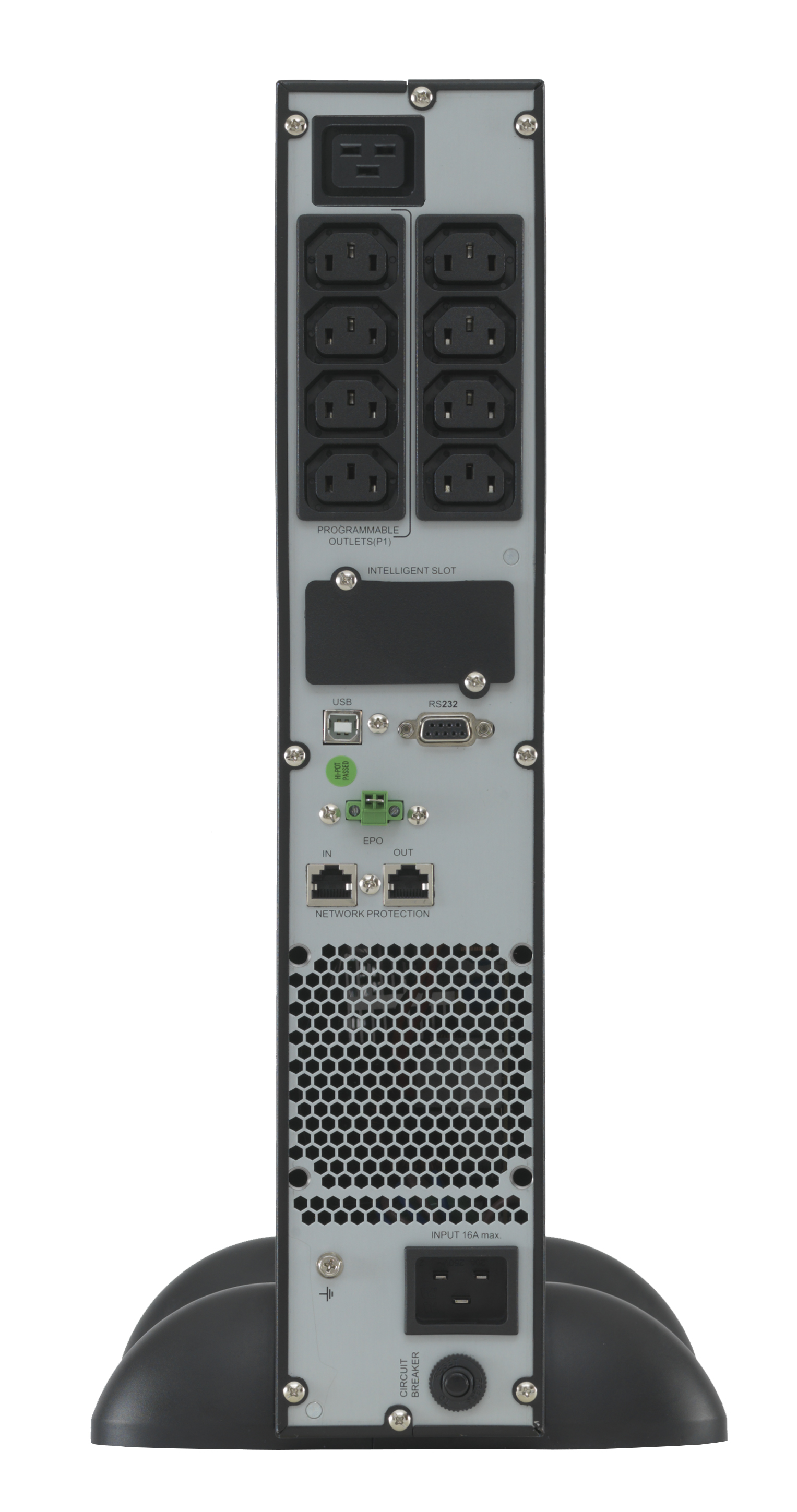

| Prese in uscita Rack Tower | 8 x IEC 320 C13 | 8 x IEC 320 C13 8 x IEC 320 C19 |
|||
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| BATTERIA | |||||
| Batteria hop-swap | Si | ||||
| Tipo e quantità UPS | 2 x 12V 7 Ah | 2 x 12V 12 Ah | 4 x 12V 9 Ah | 4 x 12V 9 Ah | 6 x 12V 9 Ah |
| Tensione nominale (V) | 24 | 48 | 72 | ||
| Corrente di carica (A) | 1,5 | ||||
| Durata di ricarica al 90% della capacita’ | |||||
| Tip.autonomie con carico 50 / 100% e PF= 07 | 14 / 6 | 19 / 7 | 23 / 10 | 17 / 6 | 17 / 6 |
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| INTERFACCE E SOFTWARE | |||||
| Interfaccia USB | Si | ||||
| Interfaccia RS-232 | Si | ||||
| Protezione da sovratensioni per le linee dati telefoniche | Si | ||||
| Slot SNMP | Si | ||||
| Arresto diemergenza EPO | Si | ||||
| Prese di uscita commutabili | Si | ||||
| Scheda di gestione di rete, base | opzionale (n. art. DW7SNMP30) | ||||
| Scheda di gestione di rete professionale | opzionale (n. art. DW5SNMP30) | ||||
| Scheda AS400/ relè | opzionale (DWAS400DC) | ||||
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| DIMENSIONI, PESO | |||||
| Dim. UPS Rack Tower (L xHxP) (mm) | 438 x 88 (2U) x 412 | 438 x 88 (2U) x 512 | 438 x 88 (2U) x 632 | ||
| Peso UPS,Rack-Tower (Kg) | 12,9 | 14,5 | 21 | 21,5 | 29,3 |
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| CONDIZIONI AMBIENTALI | |||||
| Temperatura di funzionamento | 0 – 40° C | ||||
| Umidità relativa dell’aria | 0 – 90 % | ||||
| Rumorosità di funzionamento normale /max | nessuna / | ||||
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| DOTAZIONE DI SERIE | |||||
| Staffe di montaggio RACK 19″ | 2 | ||||
| Piedi montaggio tower (set) | 2 | ||||
| Cavo d’ interfaccia USB | 1 | ||||
| Prolunga aliment. 10A | 2 | 3 | 3 | 4 | 4 |
| Cavo di alimentazione da rete 16A | – | 1 | |||
| Guida rapida | Si | ||||
| ZINTO 800 | ZINTO 1000 | ZINTO 1500 | ZINTO 2000 | ZINTO 3000 | |
| CERTIFICAZIONI, GARANZIA | |||||
| Classificazione | VI | ||||
| Sicurezza | EN62040-1 | ||||
| EMC, prestazioni | EN62040-2 ( EN61000-2-2, EN61000-3-2, EN61000-4-2, EN61000-4-3,EN61000-4-4,EN61000-4-5,EN61000-4-6, EN61000-4-8) | ||||
| Omologazione | CE | ||||
| Grado di protezione | IP20 | ||||
| Garanzia | 3 anni batterie incluse | ||||
Qualità
Per la serie ZINTO, ONLINE impiega componenti sempre più miniaturizzati. Per evitare interferenze e malfunzionamenti ONLINE in fase di progettazione ha utilizzato la costosa tecnica della simulazione software dei segnali nelle varie fasi di sviluppo, per mezzo di programmi specializzati tra i più potenti esistenti sul mercato.
Da non dimenticare anche la minuziosità (=costo) delle procedure di collaudo, che i produttori più piccoli trascurano, scommettendo sulla garanzia fornita, che lascia però al cliente le difficoltà per la sostituzione di un UPS non funzionante. La linea ZINTO offre quindi failure rate dell’ordine di qualche unità PER MIGLIAIO.
E’ stata introdotta una nuova tecnologia (DPT) che permette di adattare la potenza di uscita alle utenze e aumenta la potenza attiva (watt) fino al 90% del valore nominale dell’UPS (in Volt-Ampere) Per esempio, uno ZINTO da 2000 VA fornisce una potenza di 1800 Watt, circa la stessa di un UPS convenzionale da 3000 VA.
La tecnologia utilizzata comporta però alte frequenze di lavoro e ciò richiede grandi attenzioni per evitare il propagarsi di disturbi all’esterno dell’UPS. Gli Zinto impiegano abbondantemente filtri avanzati (multipolari) per scongiurare anche lievi perdite.
Per i componenti di potenza (IGBT Power Mos-Fet, Triac) ONLINE ha scelto Toshiba. Per i circuiti logici abbiamo optato per Texas Instruments. I condensatori elettrolitici a bassa perdita sono della Jamicon. I componenti passivi sono a bassissima tolleranza e alta stabilità, anche in presenza di notevoli escursioni termiche.
I trasformatori in ferrite realizzati su specifiche quasi militari sono uno dei segreti per l’alto rendimento dell’UPS. Essi comportano minori perdite sotto forma di calore, minor necessità di ventilazione, minori spese per il condizionamento dei locali e, non meno importante, minor rumore. I trasformatori sono completamente impregnati utilizzando solo vernici ecologiche.
